Transverse 610.440 GANC

Станина

Сварная конструкция устойчива к вибрациям, имеет встроенный резервуар для СОЖ и съёмную панель для стружки.

Пильная рама

Жёсткая сварная конструкция пильной рамы устойчива к вибрациям и обеспечивает тихий и точный раскрой.

Регулировка высоты пильной рамы

Позиционирование пильной рамы по высоте регулируется посредством панели управления. Положение высоты сохраняется в памяти станка, и пильная рама возвращается в исходную позицию после завершения цикла раскроя. В меню возможно регулировать остановку пильной рамы в нижней части, после завершения реза.

Фиксация заготовок и подача

Фиксация заготовок осуществляется основными и дополнительными тисками, посредством гидравлических цилиндров, работающих на всю длину штока. При работе с тонкостенными заготовками рекомендуется использование системы регулировки давления тисков (см. доп. комплектацию). Максимальная длина подачи тисков за один ход (без перехвата) составляет 600 мм. Подача осуществляется гидравликой. Точность позиционирования подающих тисков контролируется магнитным датчиком с высоким разрешением (0,1 мм)

Натяжение ленточного полотна

Натяжение пильного полотна происходит вручную. Натяжение и разрыв полотна пилы контролируются концевыми выключателями. Сила натяжения контролируется манометром.

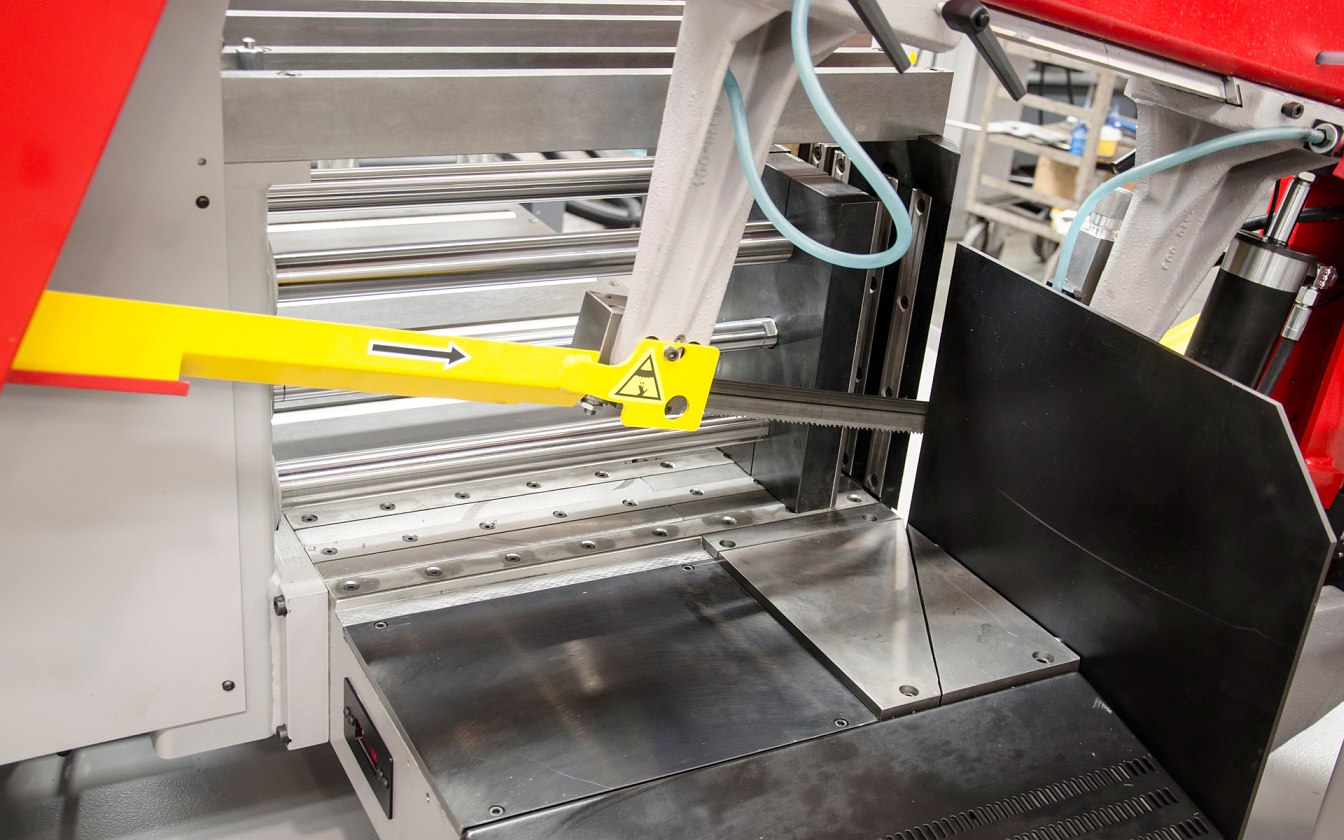

Направляющие ленточного полотна пилы

Режущее полотно пилы движется по вращающимся шкивам. На линии реза полотно зафиксировано направляющими блоками. Направляющие из закалённой стали обеспечивают точность хода и долгий жизненный цикл ленточного полотна. Левый направляющий блок пильного полотна крепится на призмообразном держателе.

Привод пилы

Ленточнопильный станок работает от двигателя и массивного червячного редуктора. Имеется возможность регулировки скорости в диапазоне от 20-120 м/мин посредством частотного преобразователя.Скорость движения полотна пилы отображается на пульте управления оператора.

Подача пильной рамы и контроль давления полотна пилы на заготовку

Подача пильной рамы осуществляется гидравликой посредством гидравлического цилиндра, регулируемого через пульт управления. Система автоматической регулировки давления пильной рамы на заготовку служит для изменения скорости подачи пильной рамы в зависимости от типа материала и её габаритов. Сопротивление материала передаётся на шток регулировочного клапана, установленного на направляющем блоке пилы. При избыточном давлении перекрывается перепускной клапан, ограничивается подача гидравлического масла, замедляется скорость опускания пильной рамы. Таким образом, скорость подачи пильной рамы при опускании во время раскроя заготовки регулируется без вмешательства оператора. Наличие этой системы позволяет станку регулировать скорость подачи в зависимости от меняющихся параметров процесса реза.

Гидравлическая система

Гидравлическая станция находится в хорошо доступном месте станины. Блокирующий клапан гидравлической системы является разделённым, что облегчает сервисные работы и регулировку.

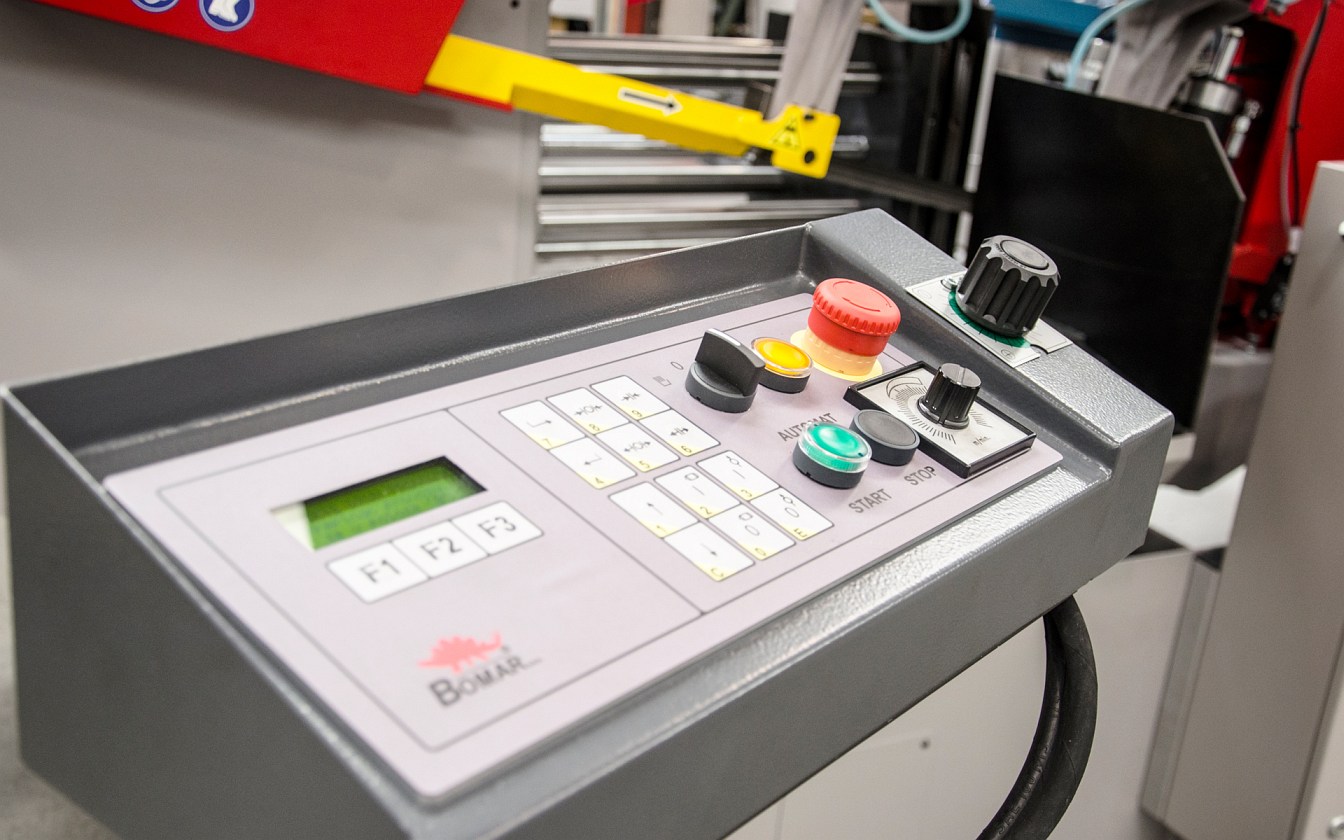

Система контроля

Весь контроль станка завязан на пульте управления. Интерфейс контроллера оснащён простой и понятной структурой. Сообщения об ошибках и информация чётко и лаконично отображаются на экране.
